基础工程组成
- SUS304 机架
- 顶板链、导轨与张紧机构
- 减速电机及变频控制
Top-chain conveyor system / 热处理与后段
食品包装顶板链输送系统
为玻璃瓶、PET 瓶、易拉罐、铁罐及袋装产品提供直线、转弯、爬坡和缓存输送。
Process unit / 工艺单元
热处理与后段Applications / 典型应用
PET 与玻璃瓶 · 易拉罐与铁罐 · 袋装及盒装食品Engineering / 设计方式
按物料与产能定制关键参数Technical data / 技术参数
先确认设备能力，再进入物料校核
表中为标准机型与可选配置的参考范围；实际能力会随原料状态、目标产品、流程组合和现场条件变化。
- 输送对象
- PET / 玻璃瓶 / 易拉罐 / 铁罐 / 袋装产品
- 路线形式
- 直线、转弯、爬坡、下降及缓存组合
- 链板材质
- 工程塑料或不锈钢
- 主体机架
- SUS304
- 速度控制
- 变频调速，与前后设备联锁
- 能力定义
- 按包装规格与瓶 / 罐每小时节拍核定
01
02
03
04
05
06
Working principle / 工作原理
设备如何完成这一工艺任务
电机减速机驱动工程塑料或不锈钢顶板链连续运行，包装容器在导轨约束下完成直线、转弯、爬坡或缓存输送。变频器根据上游灌装、杀菌与下游包装状态调整速度。
链板材质、宽度、导轨间距和润滑方式应按包装底面、重量、温度和卫生要求选择。瓶罐密集段还需校核背压与倒瓶风险。
System configuration / 系统配置
标准组成与可选模块
可选配置
- 接水盘、安全防护与联锁接口
- 多列合流与分流
- 在线缓存和缺瓶检测
- 干式或湿式润滑
- 快速换型导轨
所列参数用于初步匹配机型。实际处理能力、功率、温度、压力及材质配置，将根据原料特性、目标产品和工艺要求进行工程设计。

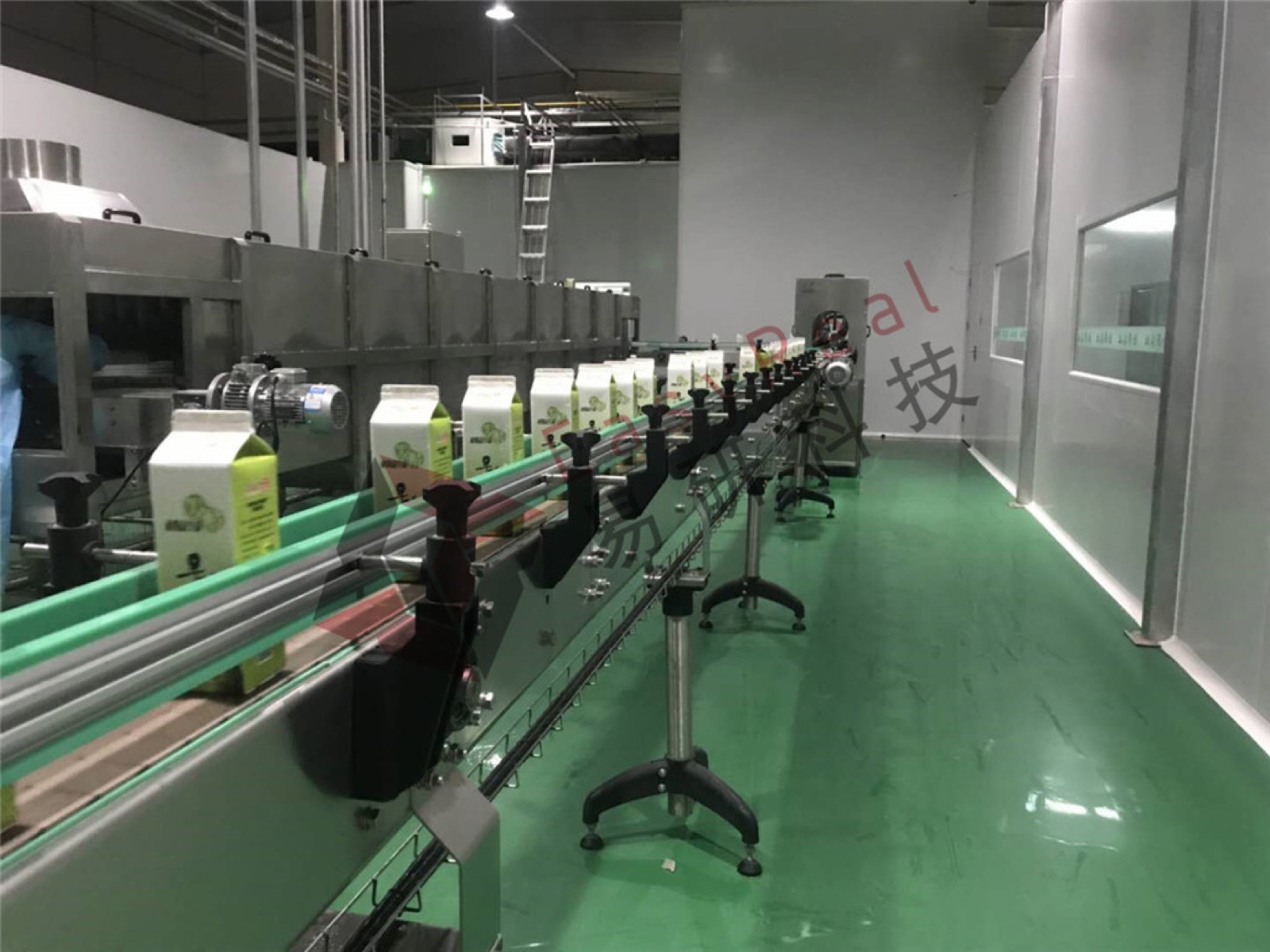

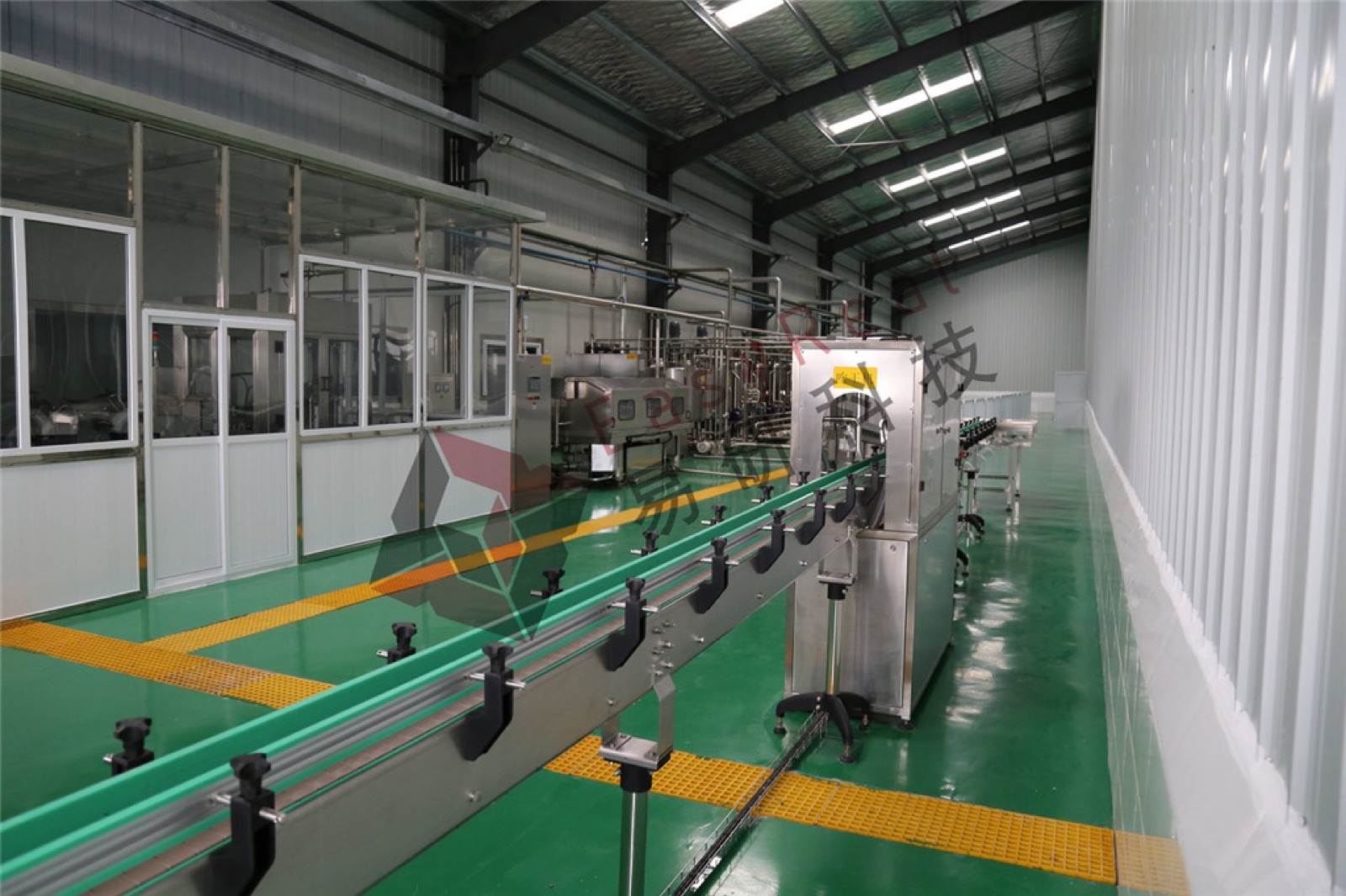

查看相关技术资料：易研工业果蔬加工生产线目录 ↗Equipment views / 设备实拍
从设备结构到现场应用
通过单机、结构细节与项目现场，了解设备配置及其在工艺系统中的实际形态。
Process before equipment / 工艺优先
让单机参数真正适配整线
按包装底部形态、单件重量、输送节拍和场地路线选择工程塑料或不锈钢链板，并通过导向、润滑、变频和设备联锁减少倒瓶、挤压与节拍波动。
Core functions / 核心作用
设备承担的工艺任务
- 01连续输送与工位衔接
- 02直线、转弯及爬坡布置
- 03变频调速和前后机联锁
- 04多规格导向与快速调整
Selection inputs / 选型输入
确认这些变量，再确定配置
设备结构、能力与控制逻辑，需要在整线节拍和卫生边界中一起评估。
- 01包装尺寸与底面
- 02单线节拍和缓存
- 03转弯半径与高差
- 04链板材质和清洁方式
Typical applications / 适用范围
可接入不同物料与产品路线
- 01PET 与玻璃瓶
- 02易拉罐与铁罐
- 03袋装及盒装食品
Questions & answers / 常见问题
热处理与后段设备选型常见问题
设备结构与参数需要回到真实物料、前后工序和卫生边界中确认。
01设备最高温度是否等于产品杀菌参数？+
不等于。最高温度是设备能力边界，产品工艺还需结合 pH、黏度、颗粒、流量、保持时间、包装和适用法规建立并验证。
02管式、板式和套管式换热怎样选择？+
通常由黏度、颗粒尺寸、结垢倾向、允许压降和清洗条件决定。低黏均质液体与高黏含颗粒浆体不应只按相同流量选择同一结构。
03无菌罐和无菌灌装是否必须一起设计？+
建议把杀菌机、无菌阀组、缓冲罐、灌装头、SIP 和异常回流作为同一无菌边界设计，避免单台设备各自满足参数却在接口处失去完整性。
04CIP 能否覆盖所有设备和管路？+
需要按回路逐项确认流速、温度、浓度、时间、回液和死角。不同黏度、结垢和过敏原风险可能需要独立回路或不同清洗配方。
Start a project / 开始项目
把您的产品目标，变成一套可运行的工艺
请提供原料、目标产品、计划产能与包装规格，工程团队将据此梳理工艺路线和项目边界。
