基础工程组成
- 翻转与复位导轨
- 链板输送及变频驱动
- 多点可调导向件
- 安全防护和前后机联锁
Bottle inversion sterilizer / 热处理与后段
热灌装倒瓶杀菌机
在热灌装旋盖后将容器平稳翻转，使热产品接触瓶盖和瓶颈内表面，再恢复直立进入冷却。
Process unit / 工艺单元
热处理与后段Applications / 典型应用
PET 热灌装果汁 · 玻璃瓶饮料与酱料 · 需要瓶口热接触的密封包装Engineering / 设计方式
按物料与产能定制关键参数Technical data / 技术参数
先确认设备能力，再进入物料校核
表中为标准机型与可选配置的参考范围；实际能力会随原料状态、目标产品、流程组合和现场条件变化。
- 适用包装
- PET 或玻璃瓶热灌装产品
- 参考接触时间
- 约 30–60 s仅作设备布置参考，正式温时按产品工艺验证
- 输送速度
- 变频可调，与灌装和冷却联锁
- 瓶型切换
- 导轨和压瓶件按瓶径、瓶高调整
- 主体材质
- SUS304
- 运行要求
- 低振动、低噪声、连续平稳翻转
01
02
03
04
05
06
Working principle / 工作原理
设备如何完成这一工艺任务

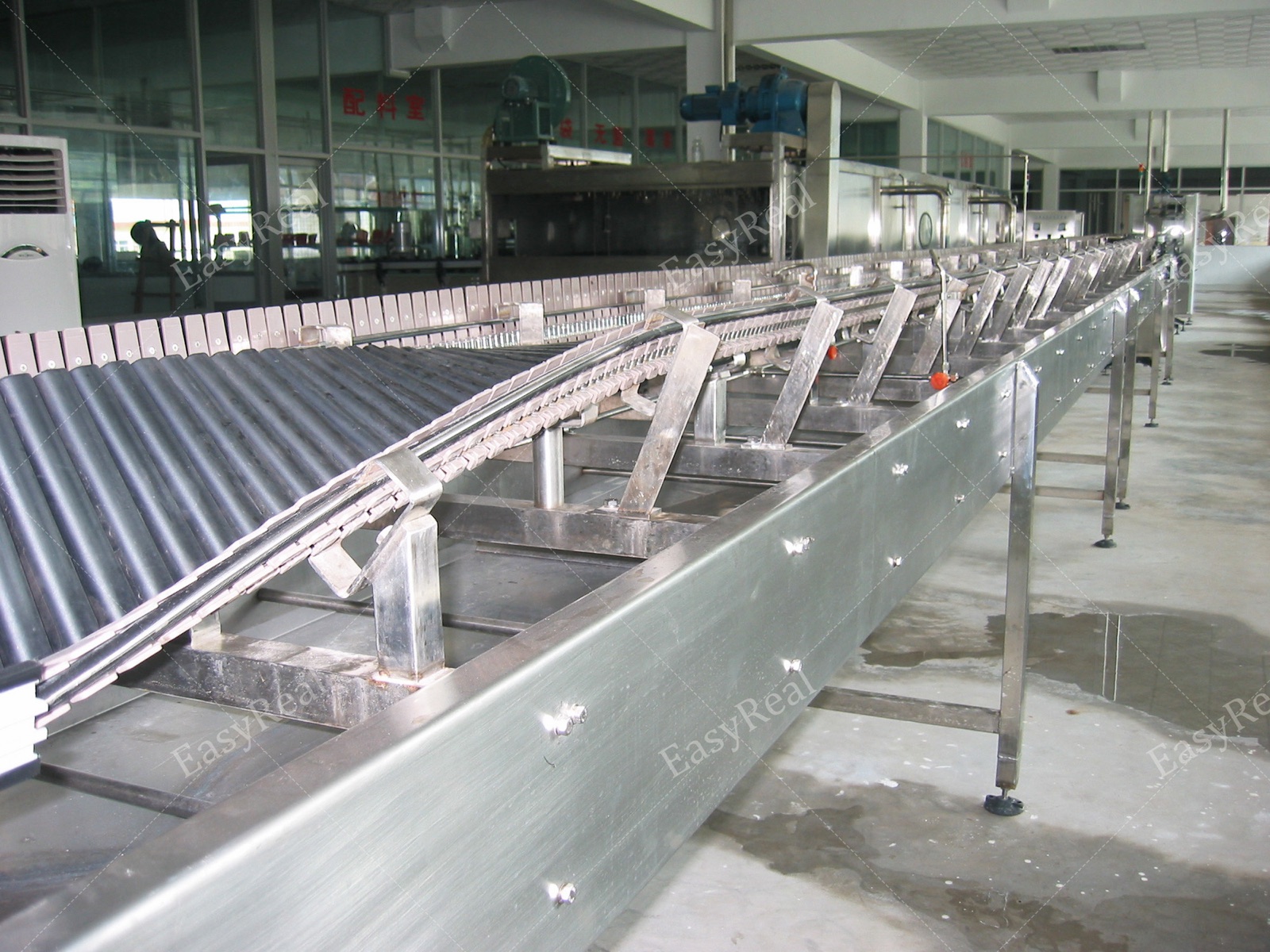

热灌装并封盖后的容器进入翻转导轨，在连续输送中横置或倒置，使瓶内热产品覆盖盖内表面与瓶颈，再平稳恢复直立进入冷却段。
倒瓶时间应作为已验证热灌装工艺的一部分，由产品、实际灌装温度、瓶盖结构和输送节拍共同确定，不能单独替代产品杀菌或包装卫生控制。
System configuration / 系统配置
标准组成与可选模块
可选配置
- 多瓶型快速换型件
- 拥堵和倒瓶检测
- 在线时间记录
- 与隧道冷却一体化布置
所列参数用于初步匹配机型。实际处理能力、功率、温度、压力及材质配置，将根据原料特性、目标产品和工艺要求进行工程设计。

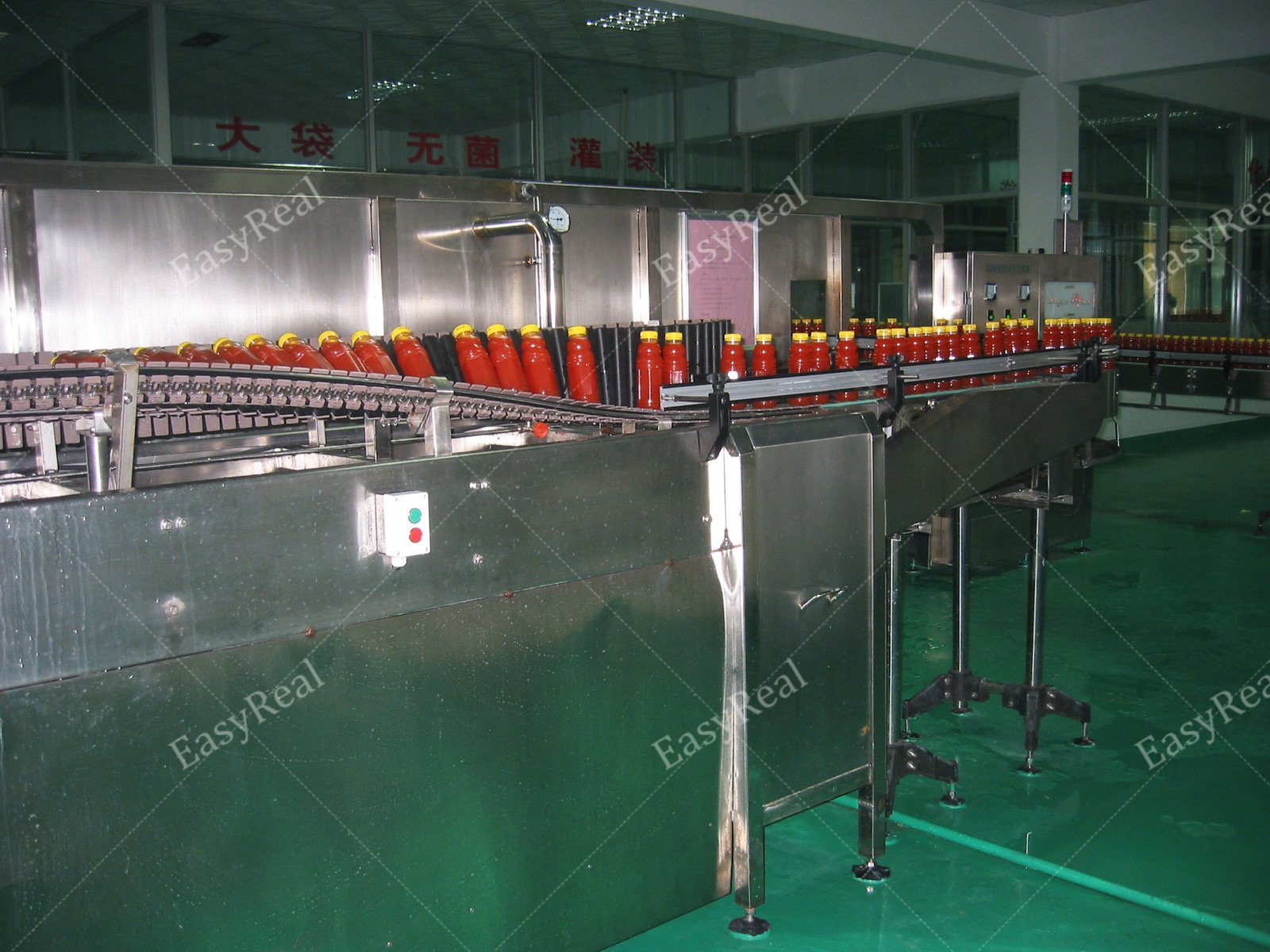

查看相关技术资料：易研工业果蔬加工生产线目录 ↗Equipment views / 设备实拍
从设备结构到现场应用
通过单机、结构细节与项目现场，了解设备配置及其在工艺系统中的实际形态。
Process before equipment / 工艺优先
让单机参数真正适配整线
倒瓶段用于补足热灌装瓶口和盖内表面的热接触，不能替代经验证的整体热处理。翻转轨迹、停留时间和输送速度按瓶型、灌装温度及产品工艺共同确定。
Core functions / 核心作用
设备承担的工艺任务
- 01连续翻转和自动复位
- 02瓶盖瓶颈热接触
- 03变频调速与停留控制
- 04多瓶型导轨调整
Selection inputs / 选型输入
确认这些变量，再确定配置
设备结构、能力与控制逻辑，需要在整线节拍和卫生边界中一起评估。
- 01瓶型和封盖结构
- 02灌装温度
- 03有效接触时间
- 04输送稳定性和换型
Typical applications / 适用范围
可接入不同物料与产品路线
- 01PET 热灌装果汁
- 02玻璃瓶饮料与酱料
- 03需要瓶口热接触的密封包装
Questions & answers / 常见问题
热处理与后段设备选型常见问题
设备结构与参数需要回到真实物料、前后工序和卫生边界中确认。
01设备最高温度是否等于产品杀菌参数？+
不等于。最高温度是设备能力边界，产品工艺还需结合 pH、黏度、颗粒、流量、保持时间、包装和适用法规建立并验证。
02管式、板式和套管式换热怎样选择？+
通常由黏度、颗粒尺寸、结垢倾向、允许压降和清洗条件决定。低黏均质液体与高黏含颗粒浆体不应只按相同流量选择同一结构。
03无菌罐和无菌灌装是否必须一起设计？+
建议把杀菌机、无菌阀组、缓冲罐、灌装头、SIP 和异常回流作为同一无菌边界设计，避免单台设备各自满足参数却在接口处失去完整性。
04CIP 能否覆盖所有设备和管路？+
需要按回路逐项确认流速、温度、浓度、时间、回液和死角。不同黏度、结垢和过敏原风险可能需要独立回路或不同清洗配方。
Start a project / 开始项目
把您的产品目标，变成一套可运行的工艺
请提供原料、目标产品、计划产能与包装规格，工程团队将据此梳理工艺路线和项目边界。
