基础工程组成

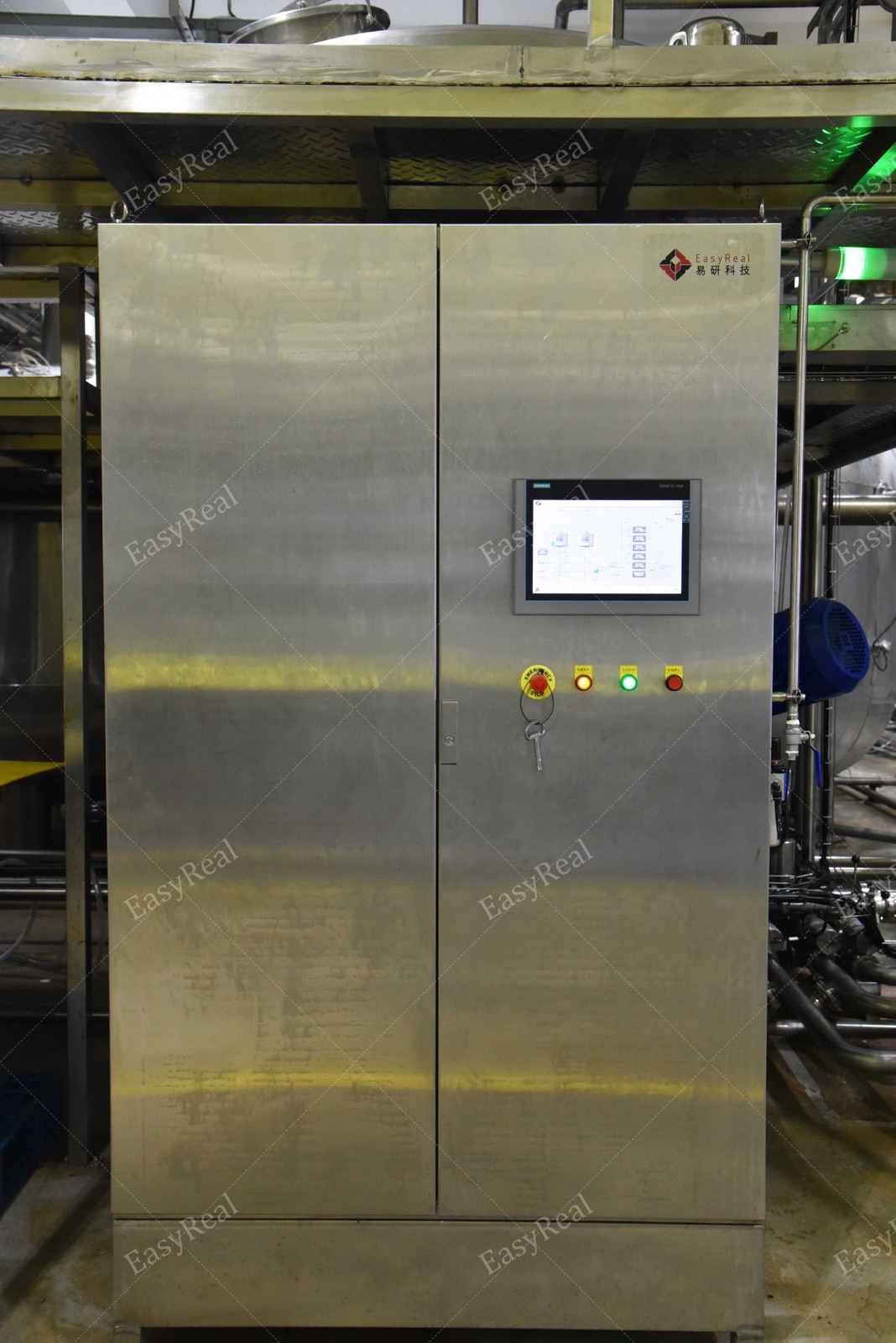

- PLC 与 HMI 控制柜
- 现场按钮、传感器及执行器接口
- 变频器、电源和安全回路
- 程序、图纸及备份文件
Process automation control system / 热处理与后段
生产线自动化控制系统
把工艺设备、阀阵、泵组、仪表、公用工程与包装接口集成为可监控、可联锁、可追溯的生产控制平台。
Process unit / 工艺单元
热处理与后段Applications / 典型应用
果蔬加工整线 · 饮料调配包装线 · UHT、无菌和中试系统Engineering / 设计方式
按物料与产能定制关键参数Technical data / 技术参数
先确认设备能力，再进入物料校核
表中为标准机型与可选配置的参考范围；实际能力会随原料状态、目标产品、流程组合和现场条件变化。
- 核心架构
- PLC + HMI + 现场仪表与变频驱动
- 控制对象
- 泵、阀、罐、换热、灌装、CIP 及公用工程
- 功能范围
- 配方、顺序、联锁、报警、趋势与批次记录
- 通讯接口
- 工业以太网及项目约定协议
- 元件平台
- 可按客户标准选择 Siemens、Schneider、ABB 等
- 验收文件
- 功能说明、I/O 清单、报警表、权限与备份恢复方案
01
02
03
04
05
06
Working principle / 工作原理
设备如何完成这一工艺任务

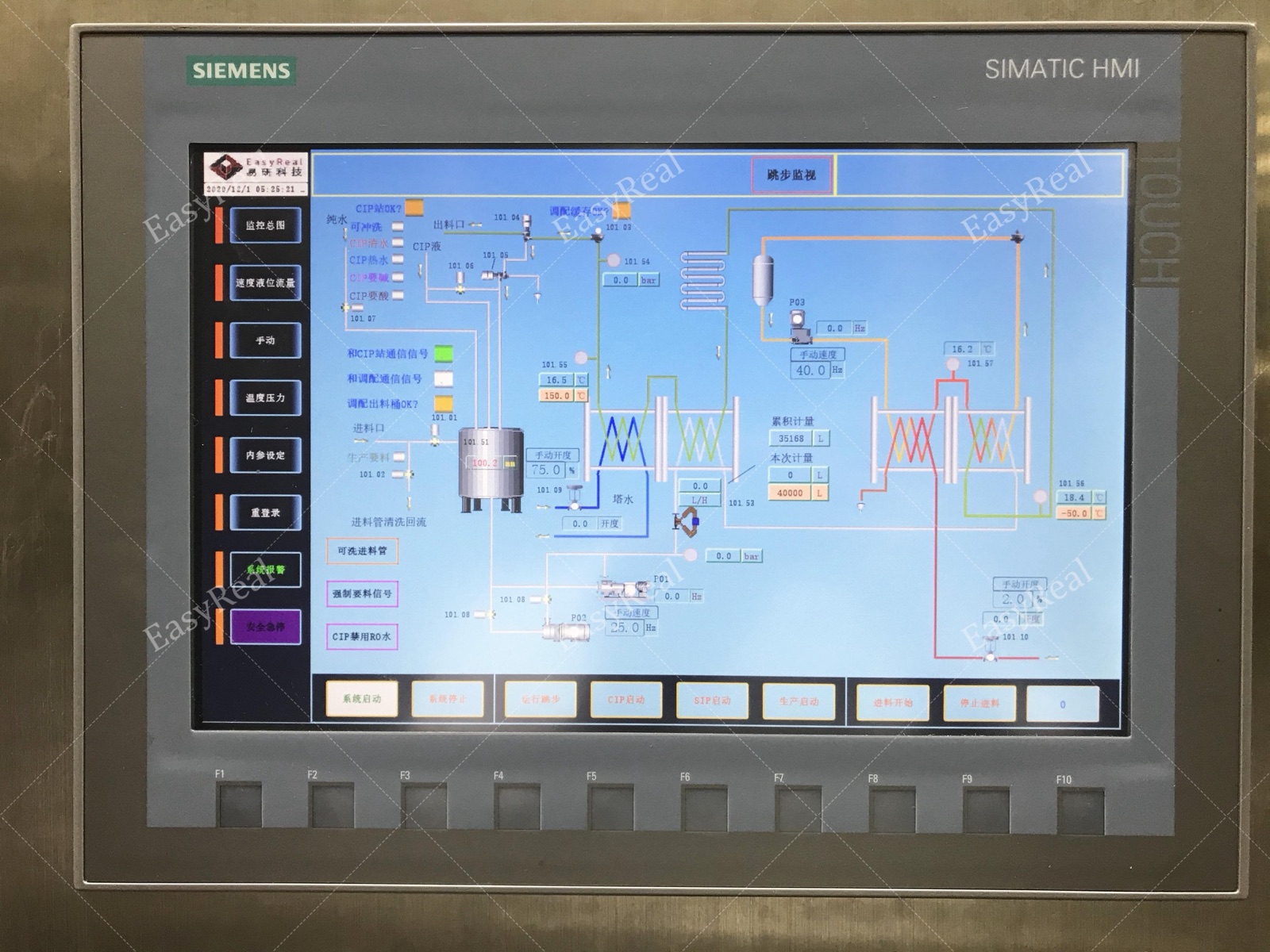

PLC 根据工艺功能说明采集温度、压力、流量、液位和设备状态，执行泵阀顺序、配方步骤、热处理回流、CIP 路径和安全联锁。HMI 提供运行、手动、配方、趋势及报警界面。
控制系统的边界由工艺而不是品牌决定。电气元件与自动化平台可按客户标准选配，最终 I/O、网络、权限和数据接口以批准的项目文件为准。
System configuration / 系统配置
标准组成与可选模块
可选配置
- SCADA 与历史数据库
- 批次和配方追溯
- 远程服务网关
- MES / ERP 数据接口
所列参数用于初步匹配机型。实际处理能力、功率、温度、压力及材质配置，将根据原料特性、目标产品和工艺要求进行工程设计。
查看相关技术资料：易研工业果蔬加工生产线目录 ↗Equipment views / 设备实拍
从设备结构到现场应用
通过单机、结构细节与项目现场，了解设备配置及其在工艺系统中的实际形态。
Process before equipment / 工艺优先
让单机参数真正适配整线
自动化设计从工艺功能说明和异常状态开始，围绕配方、温度、压力、流量、液位、CIP 与无菌边界建立 PLC / HMI 控制，并按项目需要配置历史曲线、批次记录和远程服务。
Core functions / 核心作用
设备承担的工艺任务
- 01PLC / HMI 集中控制
- 02配方、联锁与报警管理
- 03趋势、批次及事件记录
- 04CIP 和包装设备协同
Selection inputs / 选型输入
确认这些变量，再确定配置
设备结构、能力与控制逻辑，需要在整线节拍和卫生边界中一起评估。
- 01工艺功能说明
- 02I/O 和网络架构
- 03批次追溯深度
- 04品牌标准、权限和远程服务
Typical applications / 适用范围
可接入不同物料与产品路线
- 01果蔬加工整线
- 02饮料调配包装线
- 03UHT、无菌和中试系统
Questions & answers / 常见问题
热处理与后段设备选型常见问题
设备结构与参数需要回到真实物料、前后工序和卫生边界中确认。
01设备最高温度是否等于产品杀菌参数？+
不等于。最高温度是设备能力边界，产品工艺还需结合 pH、黏度、颗粒、流量、保持时间、包装和适用法规建立并验证。
02管式、板式和套管式换热怎样选择？+
通常由黏度、颗粒尺寸、结垢倾向、允许压降和清洗条件决定。低黏均质液体与高黏含颗粒浆体不应只按相同流量选择同一结构。
03无菌罐和无菌灌装是否必须一起设计？+
建议把杀菌机、无菌阀组、缓冲罐、灌装头、SIP 和异常回流作为同一无菌边界设计，避免单台设备各自满足参数却在接口处失去完整性。
04CIP 能否覆盖所有设备和管路？+
需要按回路逐项确认流速、温度、浓度、时间、回液和死角。不同黏度、结垢和过敏原风险可能需要独立回路或不同清洗配方。
Start a project / 开始项目
把您的产品目标，变成一套可运行的工艺
请提供原料、目标产品、计划产能与包装规格，工程团队将据此梳理工艺路线和项目边界。
